AS4560抽屉式屏蔽箱

AS4560抽屉式屏蔽箱


详细信息

产品名称   抽屉式屏蔽箱

产品型号   AS4560 / 400(W)*600(D)*200(H)

产品料号   60.00.102.1170

产品介绍

       AS4560是一款抽屉式自动屏蔽箱,适用于路由器机顶盒半成品无线测试、有手动和串口自动操作两种模式,可适用于工厂自动化测试系统应用改造。该屏蔽箱采用优质大厂的板材激光数控裁剪、钣金成型、电镀、静电需求,配置相应的I/O数据接口、射频接口,或定案开发非标通讯接口。

产品外观


产品特点

◆ 抽屉式开关门方法:有利于配合机械手实现自动化测试。

◆ 400*600*200超大的工作尺寸满足市场上智能移动终端大部分测试要求。

◆ 采用新型吸波材料,将箱内折反射波信号降低最低,减少因环境引起误测机率。

◆ 齐全的通信接口设计,让您搭建测试平台更得心应手、方便快捷。

◆ 支持RS232串口通讯指令控制。

◆ 单腔体设计,箱体结构更紧凑。

技术指标

工作频率Working frequency(GHz)

0.8~6GHZ

屏蔽效果Shielding effect

≥75   dB@2.4GHz/5.8GHz

接口类型Interface Type

VGA、DB9、DB25、USB2.0、USB3.0、SMA、RJ45、BNC、RCA、DC、AC、光纤、HDMI、AV3.5等接口客户根据实际使用情况可选择组合

滤波器开口数量numbers of filters

7pcs(尾部4侧面3)

控制方式

轻触开关控制

兼容RS232通讯指令



安全保护措施

磁环感应保护,确保操作安全

工作温度working temperature(°C)

常温工作

内尺寸Inside Dimensions(mm)

400(W)*600(D)*200(H)

外观尺寸Dimensions(mm)

450(W)*650(D)*250(H)

重量Weight(kg)

约35

外观颜色Appearance of color

主体米黄色(可依客户要求选用)

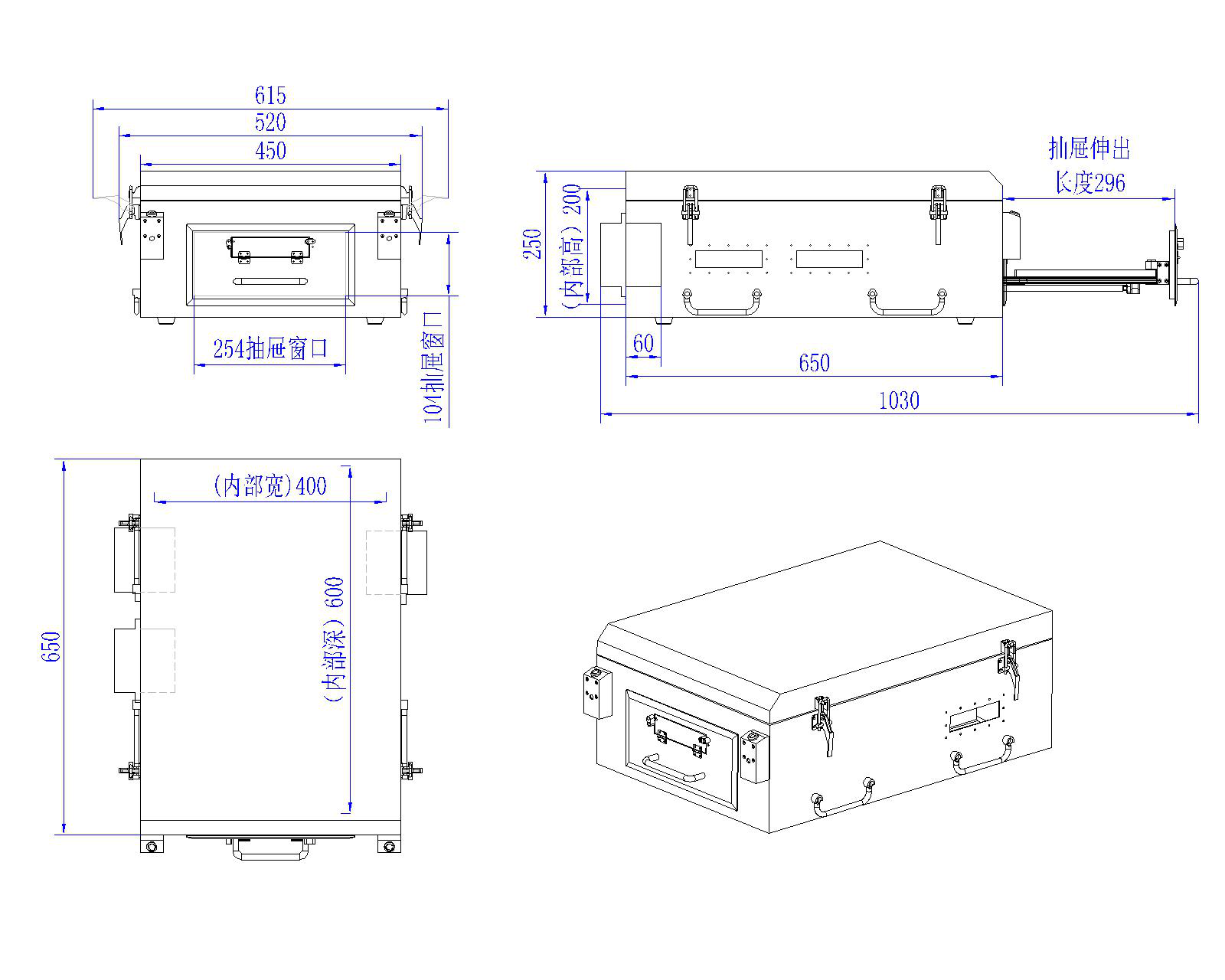

外观结构图

AS4560结构图

注:滤波器可根据客户需要组合、选用。
