SD4345-C(标准)

SD4345-C(标准)


详细信息

产品名称   自动屏蔽箱

产品型号   SD4345-C(标准)

产品料号   60.00.102.0180

产品介绍

      SD4345-C(标准)是一款经济型气动单层屏蔽箱,适用于搭建智能手机、WI-FI、蓝牙、智能电网设备、汽车电子、无人机、智能家居等领域的模组、终端测试解决方案平台。该屏蔽箱采用优质大厂的板材激光数控裁剪、钣金成型、电镀、静电喷涂烤漆、组装调试、老化、测试检验等十几道严格工艺制作而成,具有屏蔽效能高、结构可靠、性能稳定之优点。滤波器选取方面可根据客户实际需求,配置相应的I/O数据接口、射频接口,或定案开发非标通讯接口。

产品外观


产品特点

◆ 433*440*313超大的工作尺寸满足市场上智能移动终端大部分测试要求。

◆ 采用新型吸波材料,将箱内折反射波信号降低最低,减少因环境引起误测机率。

◆ 齐全的通信接口设计,让您搭建测试平台更得心应手、方便快捷。

◆ 可靠的安全保护措施,高灵敏度磁环感应器与光电感应器双重保护。

◆ 支持RS232串口通讯指令控制、支持PLC在线编程控制

技术指标

工作频率Working frequency(GHz)

0.8~6GHZ

屏蔽效果Shielding effect

≥70   dB@2.4GHz/5.8GHz

接口类型Interface Type

VGA、DB9、DB25、USB2.0、USB3.0、SMA、RJ45、BNC、RCA、DC、AC、光纤、HDMI、AV3.5等接口客户根据实际使用情况可选择组合

滤波器开口数量numbers of filters

4 pcs

控制方式

轻触开关控制

兼容RS232通讯指令

PLC在线编程控制(选件)

安全保护措施

磁环、光感应器双重保护,确保操作安全

工作温度working temperature(°C)

常温工作

工作尺寸

433(W)*440(D)*313(H)

外观尺寸Dimensions(mm)

540(W)*562(D)*395(H)

重量Weight(kg)

约25

外观颜色Appearance of color

米黄色(可依客户要求选用)

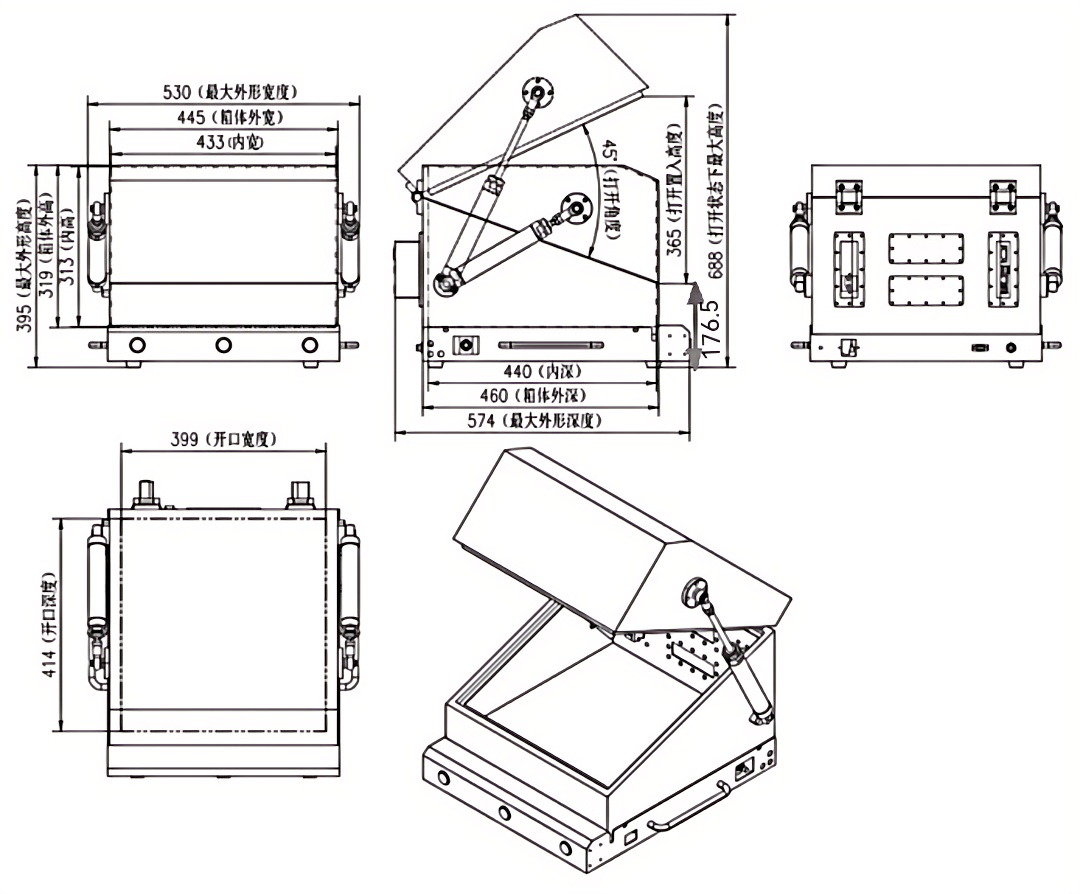

外观结构图


注:滤波器可根据客户需要组合、选用。
